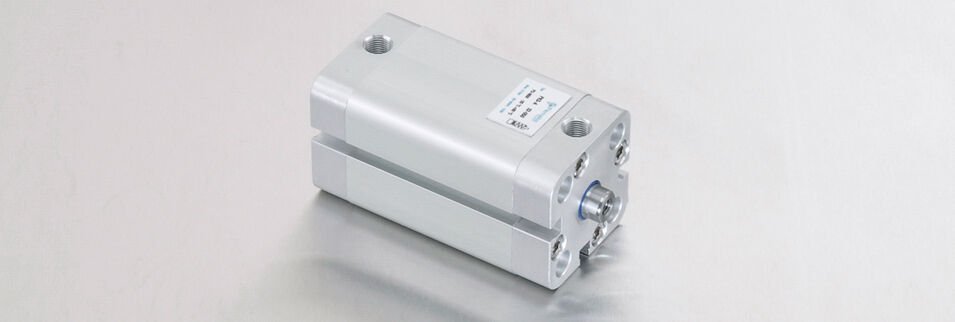

PKS Ø32 / Ø100 pnömatik silindirler, endüstriyel otomasyon sistemlerinde hareket ve kuvvet sağlamak için kullanılan kompakt silindirdir. Bu silindirler, önceden yaylı mekanizması sayesinde güvenilir bir performans sunarak, çeşitli uygulamalarda etkili çözümler oluşturur.
Öne Çıkan Özellikler
- Kompakt Tasarım - Sınırlı alanlarda bile yüksek verimlilik sağlayarak, montaj kolaylığı sunar.
- Tek Etkili Çalışma - Basit yapısıyla, tek yönlü güç aktarımında güvenilir bir çözüm sunar.
- Yaylı Mekanizma - Silindirin geri dönüşü için yay kullanarak, enerji tasarrufu sağlar ve mekanik aşınmayı azaltır.
- Filtrelenmiş Hava Kullanımı - Uzun ömür ve yüksek performans için temiz hava ile çalışır, böylece bakım ihtiyaçlarını en aza indirir.
- Çeşitli Boyut Seçenekleri - Ø32 ve Ø100 gibi farklı çap seçenekleri ile farklı uygulamalara uyum sağlar.
Kullanım Alanları
PKS pnömatik silindirler, otomasyon sistemlerinde, üretim hatlarında, robotik uygulamalarda ve çeşitli endüstriyel makinelerde kullanılır. Özellikle, sıkışık alanlarda hareket sağlamak gereken durumlarda tercih edilir. Makine mühendisleri, otomasyon uzmanları ve bakım ekipleri tarafından yaygın olarak kullanılmaktadır.
Seçerken Nelere Dikkat Etmeli?
Silindir seçerken, öncelikle uygulamanızın gereksinimlerini göz önünde bulundurmalısınız. Hangi çapın (Ø32 veya Ø100) sizin için uygun olduğuna karar verin. Ayrıca, silindirin çalışma basıncı ve akışkan türü (yağlı veya yağsız hava) gibi teknik özellikleri de göz önünde bulundurmalısınız. Mekanik yerleşiminiz ve alan kısıtlamalarınızı da dikkate alarak, montaj ve bakım kolaylığı sağlayan bir model seçmeye özen gösterin.
 |
| PKS : |
KOMPAKT TEK ETKİLİ |
| |
SİLİNDİRLER (ÖNDEN YAYLI) |
|
 |
| PKS-A : |
KOMPAKT MANYETİKTEK ETKİLİ |
| |
SİLİNDİRLER (ÖNDEN YAYLI) |
|
 |
| Çalışma Akışkanı : |
Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
|
| Çalışma Sıcaklık Derecesi : |
Poliüretan (PU) : -20° C......+80° C
Viton (FKM) :-30° C......+150° C |
|
Max. Çalışma Basıncı :
|
10 Bar |
|
 |
|
| SİLİNDİR Ø |
MİL Ø |
İTME ve ÇEKME KUVVETLERİ (6Bar) |
| (mm) |
(mm) |
İtme Kuvveti (N) |
Çekme Kuvveti (N) |
| 32 |
12 |
450 |
16 |
| 40 |
12 |
708 |
23 |
| 50 |
16 |
1120 |
30 |
| 63 |
16 |
1800 |
35 |
| 80 |
20 |
2900 |
60 |
| 100 |
25 |
4520 |
100 |
 |
|
|
| STANDART DIŞI VARYASYONLAR |
| R1 |
: |
Paslanmaz Çelik Silindir Mili ( SS 304,SS 316 ) |
| R4 |
: |
Mil Ucu Somunu Paslanmaz Çelik ( SS 304 ) |
| R5 |
: |
Silindir Mili CK 45 Çelik ( Sert Krom Kaplamalı ) |
| M1 |
: |
Silindir Milinde Uzatılmış Erkek Diş |
| M3 |
: |
Silindir Mili Özel Diş Ölçüsü |
| M4 |
: |
Uzatılmış Silindir Mili |
| K1 |
: |
Max.150° C İçin Sızdırmazlık Elemanları ( Viton ) |
| K4 |
: |
Mil Keçesi Viton |
|
|
