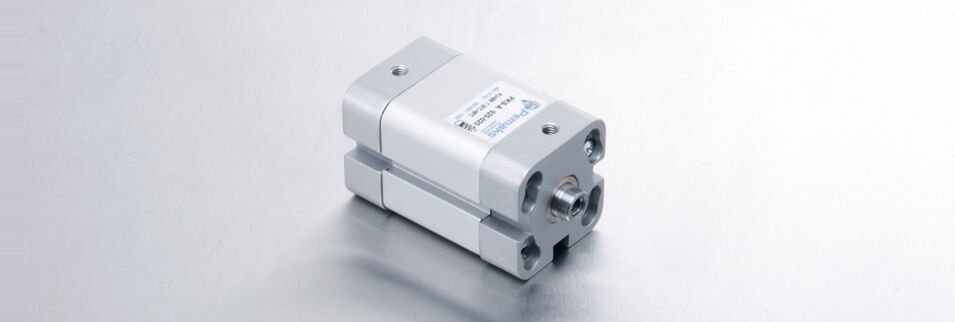

PKS Ø16 / Ø25 Pnömatik Silindirler, endüstriyel otomasyon uygulamalarında kullanılan, kompakt yapıya sahip tek etkili silindirlerdir. Bu ürünler, önden yaylı tasarımı sayesinde güvenilir ve etkili bir performans sunarak, alan kısıtlamalarının olduğu yerlerde bile optimal çözümler sağlar.
Öne Çıkan Özellikler
- Kompakt Tasarım: Sınırlı alanlarda bile kolayca montaj yapılabilmesi için tasarlanmıştır.
- Tek Etkili Yapı: Pnömatik sistemlerde güvenilir bir hareket sağlamak için önden yaylı mekanizma kullanır.
- Geniş Çalışma Aralığı: Farklı uygulamaların ihtiyaçlarına uygun olarak filtrelenmiş ve yağlı ya da yağsız hava ile çalışabilir.
- Yüksek Dayanıklılık: Kaliteli malzemelerden üretilmiştir, uzun ömürlü kullanım sağlar.
- Basit Montaj: Kullanıcı dostu tasarımı sayesinde hızlı ve kolay kurulum imkanı sunar.
Kullanım Alanları
PKS Ø16 / Ø25 Pnömatik Silindirler, otomasyon sistemleri, montaj hatları, robotik uygulamalar ve çeşitli endüstriyel makinelerde yaygın olarak kullanılmaktadır. Özellikle dar alanlarda hareket kabiliyeti gerektiren uygulamalarda, mühendisler ve teknisyenler tarafından tercih edilmektedir.
Seçerken Nelere Dikkat Etmeli?
Silindir seçerken, öncelikle uygulamanızın ihtiyaçlarını belirlemelisiniz. Çalışma basıncı, hareket hızı ve yük kapasitesi gibi kriterler ürün seçiminizi etkileyen önemli faktörlerdir. Ayrıca, silindirin montaj yerinin boyutları ve bağlantı türü de dikkate alınmalıdır. Hangi akışkan ile çalışacağınıza karar vermek de önemlidir; filtrelenmiş hava kullanımı genellikle önerilir. Son olarak, silindirin dayanıklılık ve bakım gereksinimlerini göz önünde bulundurmalısınız.
 |
| PKS : |
KOMPAKT TEK ETKİLİ SİLİNDİRLER (ÖNDEN YAYLI) |
| |
|
|
 |
| PKS-A : |
KOMPAKT MANYETİK TEK ETKİLİ SİLİNDİRLER (ÖNDEN YAYLI) |
| |
|
|
 |
| Çalışma Akışkanı : |
Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
|
| Çalışma Sıcaklık Derecesi : |
Poliüretan (PU) : -20°C.......+80°C
Viton (FKM) : -30° C.......+150° C |
|
Max. Çalışma Basıncı :
|
10 Bar |
|
 |
|
Silindir
Ø mm |
Mil
Ø mm |
İtme
Kuvveti
( N ) |
İtme ve Çekme Kuvvetleri (6 bar) |
| Çekme Kuvveti ( N ) |
| Strok 5 |
Strok 10 |
Strok 15 |
Strok 20 |
Strok 25 |
| F1 |
F2 |
F1 |
F2 |
F1 |
F2 |
F1 |
F2 |
F1 |
F2 |
| 16 |
8 |
111 |
5 |
6 |
4 |
6 |
3 |
6 |
2 |
6 |
1 |
6 |
| 20 |
10 |
160 |
8 |
9 |
7 |
9 |
6 |
9 |
5 |
9 |
4 |
9 |
| 25 |
10 |
243 |
19 |
22 |
16 |
22 |
13 |
22 |
10 |
22 |
7 |
22 |
|
|
|
| STANDART DIŞI VARYASYONLAR |
| R1 |
: |
Paslanmaz Çelik Silindir Mili ( SS 304,SS 316 ) |
| R4 |
: |
Mil Ucu Somunu Paslanmaz Çelik ( SS 304 ) |
| R5 |
: |
Silindir Mili CK45 Çelik ( Sert Krom Kaplı ) |
| M1 |
: |
Silindir Milinde Uzatılmış Erkek Diş |
| M3 |
: |
Silindir Mili Özel Diş Ölçüsü |
| M4 |
: |
Uzatılmış Silindir Mili |
| K4 |
: |
Mil Keçesi Viton |
|
|
