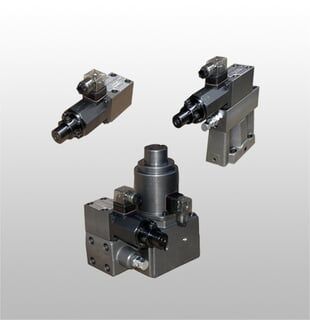

Oransal Yardımcı Valfler (Hystar)
Sıkça Sorulan Sorular
Bu ürün hangi markaya aittir?
Bu ürün hangi kategoride yer almaktadır?
Ürünün stok / sipariş kodu nedir?
Maksimum çalışma basıncı nedir?
Oransal Yardımcı Valfler (Hystar) hakkında nasıl bilgi ve fiyat teklifi alabilirim?
Ürün Açıklaması
Oransal Yardımcı Valfler, endüstriyel otomasyon sistemlerinde basınç ve debi kontrolü sağlamak için kullanılan hassas kontrol elemanlarıdır. Hystar markasının sunduğu bu valfler, çeşitli uygulamalarda yüksek performans ve güvenilirlik sunarak sistem verimliliğini artırır.
Öne Çıkan Özellikler
- Cetop Standartları - NG16, NG25 ve NG32 standartlarına uygun tasarımı sayesinde farklı sistemlerle kolay entegrasyon sağlar.
- Yüksek Çalışma Basıncı - 210 bar’a kadar çalışma basıncı sunarak zorlu koşullarda bile güvenilir performans gösterir.
- Geniş Geçirgenlik Aralığı - 100 litre ile 500 litre arasında değişen geçirgenlik seçenekleri ile farklı uygulama ihtiyaçlarına cevap verir.
- Hassas Kontrol - Oransal kontrol özelliği sayesinde akışkanların debi ve basınç değerlerini hassas bir şekilde ayarlama imkanı sunar.
- Uzun Ömürlü Tasarım - Dayanıklı malzemeleri ve kaliteli işçiliği ile uzun süreli kullanım sağlar.
Kullanım Alanları
Oransal Yardımcı Valfler, otomotiv, makine mühendisliği, plastik enjeksiyon, gıda işleme ve kimya sektörleri gibi birçok endüstride kullanılmaktadır. Bu valfler, özellikle otomasyon sistemlerinde basınç ve debi kontrolü gerektiren uygulamalarda mühendisler ve teknisyenler tarafından tercih edilir.
Seçerken Nelere Dikkat Etmeli?
Oransal Yardımcı Valf seçerken, kullanım amacınıza uygun standartları belirlemek önemlidir. Hangi Cetop standardını kullanacağınızı ve sisteminizin çalışma basıncını göz önünde bulundurmalısınız. Ayrıca, geçirgenlik ihtiyacınıza göre doğru modeli seçmek, sistem verimliliği açısından kritik bir faktördür. Elektronik kart desteği gerektiğinde, Hystar ile iletişime geçerek teknik destek almayı unutmayın.
Cetop Standartlarında (NG16, NG25, NG32) Oransal Basınç ve Debi Kontrol tipleri mevcuttur.
210 bar çalışma basıncı bulunmaktadır.
100lt - 500lt geçirgenliğe sahiptir.
*Elektronik kartı için lütfen iletişime geçiniz.
ORANSAL (PROPORTIONAL) VALFLER
| (CETOP 3) NG6 ORANSAL (PROPORTIONAL) BASINÇ EMNİYET VALFİ (Pilot Valf) | ||||
| Tipi | Kontrol | Max. Basınç | Max. Debi | Bağlantı |
| EDG-01 | Pozisyonu | bar | lt/dak. | Norm |
| EDG-01-H-20 | P (Basınç) Kontrolü | 210 | 2 | 1/4" |
| (CETOP 7-8-10) NG16/NG25/NG32 ORANSAL (PROPORTIONAL) BASINÇ EMNİYET VALFLERİ | ||||
| Tipi | Kontrol | Max. Basınç | Max. Debi | Bağlantı |
| CETOP 7-8-10 | Pozisyonu | bar | lt/dak. | Norm |
| EBG-03-H-20 | P (Basınç) Kontrolü | 210 | 100 | NG 16 |
| EBG-06-H-20 | P (Basınç) Kontrolü | 210 | 200 | NG 25 |
| EBG-10-H-20 | P (Basınç) Kontrolü | 210 | 400 | NG 32 |
| (CETOP 7-8) NG16/NG25/NG32 ORANSAL (PROPORTIONAL) P-Q BLOĞU | ||||
| Tipi | Kontrol | Max. Basınç | Max. Debi | Bağlantı |
| CETOP 7-8-10 | Pozisyonu | bar | lt/dak. | Norm |
| EFBG-03-125-H-20 | P - Q | 210 | 100 | NG 16 |
| EFBG-06-250-H-20 | P - Q | 210 | 200 | NG 25 |
| EFBG-10-500-H-20 | P - Q | 210 | 500 | NG 32 |
| (PROPORTIONAL) ELEKTRONİK KARTLAR | ||||
| Tipi | Kontrol | Max. Akım | Pilot Ayar | Max. Güç |
| CETOP 7-8 | P-Q | Çıkış Aralığı | Akım Aralığı | Gereksinimi |
| HNC 1085 Elektronik Kart | Basınç Kontrolü | 0-850 mA | 0-150 mA | 15 VA |
| HNC 4075 Elektronik Kart | Debi Kontrolü | 0-750 mA | 0-150 mA | 40 VA |
| HNC - Oransal Kartların Teknik Değerleri | ||
| Model | HNC - 1085 | HNC - 4075 |
| Özellik | Basınç Kartı | Debi Kartı |
| Güç Kaynağı | AC 28V ±20% | AC 40V±20% |
| Sigorta | 2A | 2A |
| Bobin Yük Direnci | 10Ω/20°C (68°F) | 40Ω/20°C (68°F) |
| Giriş Kontrol Voltajı | 0V~+9V | 0V~+9V |
| Max. Akım Çıkış Aralığı | 0-850 mA | 0-750 mA |
| Ayar. Pilot Akım Aralığı | 0-150 mA | 0-150 mA |
| Yukarı Ramp Zamanı | 0.1-2.5 sec | 0.1-2.5 sec |
| Aşağı Ramp Zamanı | 0.1-2.5 sec | 0.1-2.5 sec |
| Yayılan Isı | 0.1 mA/C | 0.2 mA/C |
| Max. Çevre Isısı | 0-50°C (32-122°F) | 0-50°C (32-122°F) |
| Max. Güç Gereksinimi | 15 VA | 40 VA |
